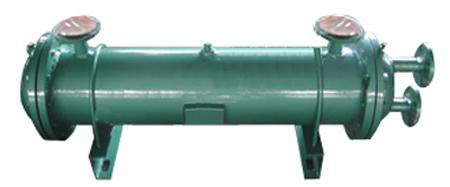

GLL型卧式冷却器
  • 产品简介

一、GLL型卧式冷却器型号说明

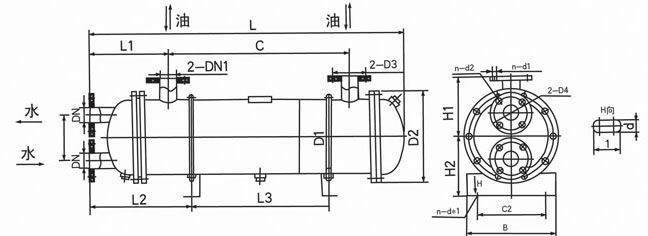

二、GLL型卧式冷却器尺寸示意图

三、 GLL型卧式冷却器尺寸表

型号 L C L1 H1 H2 D1 D2 C1 C2 B L2 L3 D3 D4 n-d1 n-d2 n-bxL DN1 DN2 重量
(kg)
GLL3-4 1165 682 265 190 210 219 310 140 200 290 367 485 100 100 4-Φ17.5 4-Φ17.5 4-20×28 32 32 143
GLL3-5 1465 982 785 168
GLL3-6 1765 1282 1085 100 40 184
GLL3-7 2065 1512 1385 220
GLL4-12 1555 960 345 262 262 325 435 200 300 370 490 660 145 145 65 65 319
GLL4-16 1960 1365 1065 380
GLL4-20 2370 1775 1475 440
GLL4-24 2780 2175 350 1885 160 8-Φ17.5 80 505
GLL4-28 3190 2585 2295 566
GLL5-35 2480 1692 500 315 313 426 535 235 300 520 730 1232 180 180 8-Φ17.5 4-20×30 100 100 698
GLL5-40 2750 1962 1502 766
GLL5-45 3020 2202 515 725 1772 210 125 817
GLL5-50 3290 2472 2042 900
GLL5-60 3830 3012 2582 1027
GLL6-80 3160 2015 700 500 434 616 780 360 550 750 935 1555 295 295 8-Φ22 8-Φ22 4-25×32 200 200 1617
GLL6-100 3760 2615 2155 1890
GLL6-120 4360 3215 2755 2163
