2LQF1W 型冷却器
  • 产品简介

一、2LQF1W型冷却器概述：

2LQF1W冷却器结构形式为浮头式，安装形式采用卧式,工作压力为1Mpa.本系列冷却设备使用于冶金、矿山、机电、轻工、食品和其他工业部门。

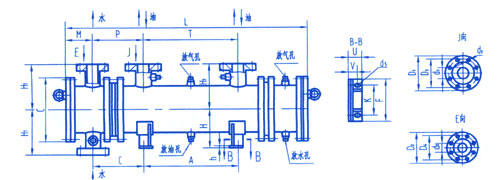

二、2LQF1W型冷却器尺寸示意图：

三、2LQF1W型冷却器尺寸表：

型号 10/19F 10/25F 10-29F 10/36F 10/45F 10/55F 10/68F 10/77F 10/100F 10/135F 10/176F 10/244F 10/299F
A 2690 2690 2670 2640 2670 2590 2590 2590 2690 2620 4700 4800 5800
C 360 415 445 495 550 600 655 705 805 905 805 908 908
D1 280 280 280 280 280 335 335 405 405 405 405 405 405
D2 190 190 215 215 280 280 280 280 335 335 335 335 335
D3 240 240 240 240 240 295 295 355 355 355 355 355 355
D4 160 160 185 195 240 240 240 240 295 295 295 295 295
Dg 273 325 351 402 450 500 560 600 700 800 705 810 810
d2 80 80 100 100 150 150 150 150 200 200 200 200 200
d3 8-ф23 8-ф23 8-ф23 8-ф23 8-ф23 12-ф23 12-ф23 12-ф23 12-ф25 12-ф25 12-ф25 12-ф25 12-ф25
d4 8-ф18 8-ф18 8-ф18 8-ф18 8-ф23 8-ф23 8-ф23 8-ф23 8-ф23 8-ф23 8-ф23 8-ф23 8-ф23
d5 4孔16×22 4孔16×32 4孔16×32 4孔19×32 4孔19×32 4孔19×32 4孔19×32 4孔19×22 4-ф22 4-ф22 4-ф22 4-ф22 4-ф22
F1 200 200 250 270 300 325 325 400 435 435 430 480 480
G 240 240 280 285 310 345 345 355 360 375 425 450 450
H 190 216 268 292 305 330 300 380 432 482 435 485 485
H1 248 280 298 324 350 375 375 432 490 540 489 540 540
h 10 10 10 10 10 14 14 14 14 14 14 14 14
L 3460 3470 3510 3520 3580 3630 3640 3655 3770 3770 5709 6022 7059
M 140 145 160 165 190 195 200 205 255 255 201 611 611
P 290 292 310 320 345 385 390 395 475 475 381 404 404
T 2690 2690 2690 2680 2680 2615 2600 2595 2510 2510 4705 4993 5905
U 60 60 85 85 85 100 100 100 100 125 125 125 125
V 35 35 50 50 50 70 70 70 100 100 100 100 100
